Le schéma d'installation de la pompe à chaleur

Les principaux éléments visibles sur un schéma d’installation de pompe à chaleur

Un schéma d’installation de pompe à chaleur représente de manière simplifiée les différents équipements qui composent le système et les connexions entre eux. Il permet de visualiser le cheminement de l’énergie, de l’unité qui capte les calories jusqu’aux équipements qui diffusent la chaleur dans le logement. Selon le type de PAC installé (air-air, air-eau, eau-eau ou géothermique), les éléments représentés peuvent varier. Toutefois, un schéma complet fait apparaître plusieurs composants essentiels.

L’unité extérieure ou la source de captage

Cette première information correspond à la récupération de l’énergie nécessaire au fonctionnement du système de chauffage.

Sur une pompe à chaleur aérothermique, le schéma indique généralement l’unité extérieure qui récupère les calories présentes dans l’air. Elle intègre plusieurs composants comme l’évaporateur, le ventilateur et une partie du circuit frigorifique. Pour une PAC géothermique ou eau-eau, le schéma représente plutôt les éléments permettant de capter l’énergie dans le sol ou dans l’eau : capteurs enterrés, sondes géothermiques ou circuit de captage.

Le circuit frigorifique et le fluide frigorigène

Le circuit frigorifique est un élément central indiqué sur les schémas de nombreuses pompes à chaleur. Il représente la circulation du fluide frigorigène entre les différents composants qui permettent le transfert de chaleur. Il comprend :

• l’évaporateur, qui récupère les calories de la source extérieure ;

• le compresseur, qui augmente la pression et la température du fluide ;

• le condenseur, qui transmet la chaleur au circuit de chauffage ;

• le détendeur, qui permet au fluide de reprendre son cycle.

Le schéma permet ainsi de comprendre comment l’énergie captée à l’extérieur est transformée puis utilisée pour chauffer le logement.

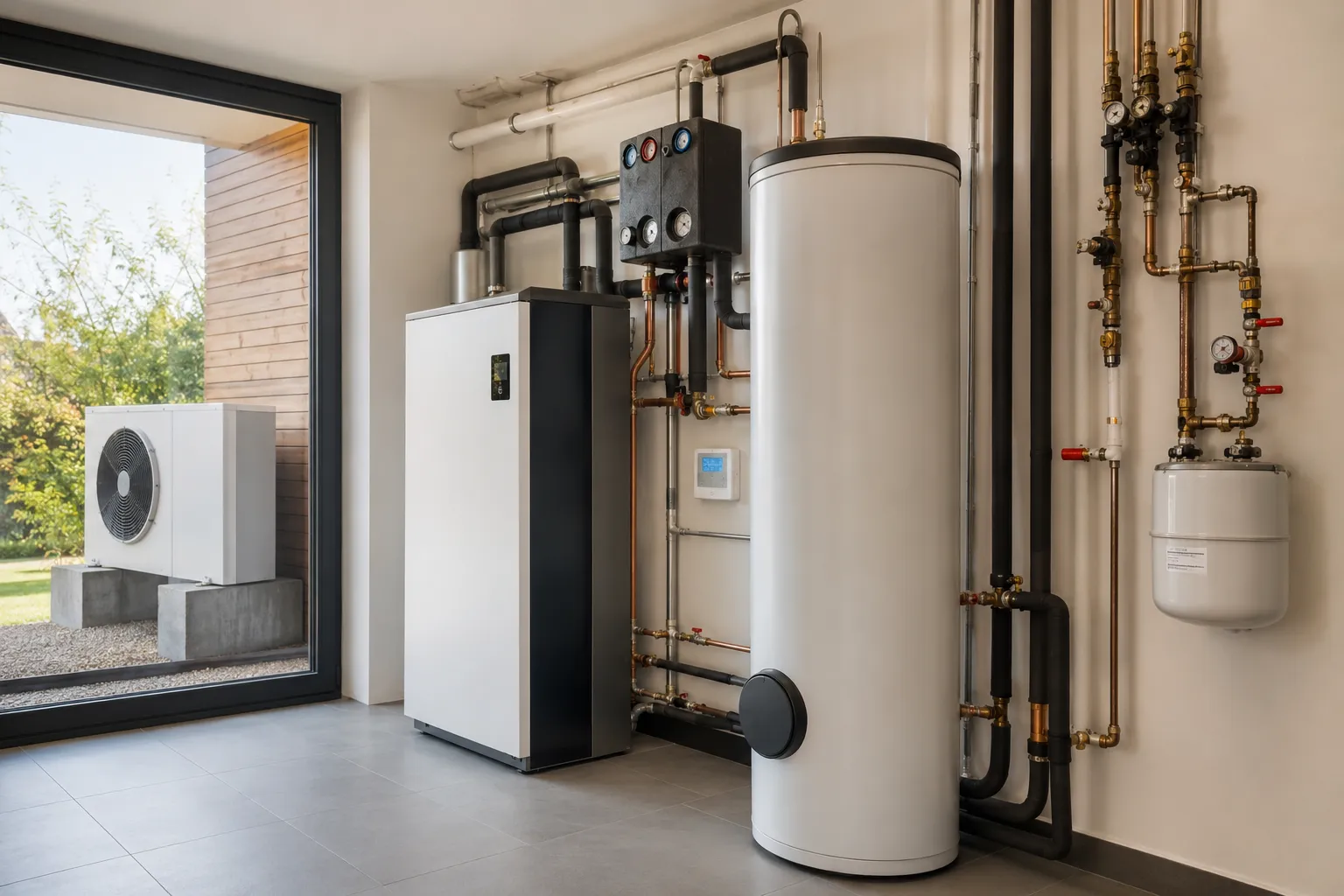

Le module intérieur et le circuit hydraulique

Dans une installation de pompe à chaleur air-eau ou eau-eau, le schéma fait apparaître le circuit hydraulique chargé de transporter la chaleur produite vers les émetteurs du logement. Il peut inclure :

• le module intérieur de la PAC ;

• le circulateur ;

• les vannes et dispositifs de régulation ;

• le ballon tampon ou le ballon d’eau chaude sanitaire selon l’installation ;

• les canalisations d’eau de chauffage.

Ce circuit assure la liaison entre la pompe à chaleur et les équipements qui diffusent la chaleur dans la maison.

Les émetteurs de chaleur dans le logement

Un schéma d’installation représente également les éléments qui permettent de transmettre la chaleur aux différentes pièces. Selon la configuration du logement, il peut s’agir :

• de radiateurs ;

• d’un plancher chauffant ;

• d’unités intérieures dans le cas d’une PAC air-air.

Le dimensionnement de ces équipements dépend de la surface du logement, de son isolation et des besoins en chauffage. Une installation bien conçue permet d’obtenir une température confortable tout en limitant la consommation d’énergie.

Les raccordements électriques et les éléments de commande

Enfin, un schéma complet peut présenter les liaisons électriques nécessaires au fonctionnement de la pompe à chaleur. Il peut faire apparaître :

• l’alimentation électrique de la PAC ;

• les connexions avec le thermostat ;

• les sondes de température ;

• le système de régulation.

Ces éléments permettent d’adapter le fonctionnement de l’équipement aux besoins réels du logement et d’optimiser les économies d’énergie.

Les différences entre les schémas selon le type de pompe à chaleur

Il existe différents schémas d’installation selon les systèmes thermiques. Voici un aperçu des spécificités de chaque schéma de pompe à chaleur.

Schéma d’une PAC air-air

La pompe à chaleur air-air récupère les calories de l’air extérieur puis diffuse la chaleur dans les pièces grâce à des unités intérieures. Elle peut également assurer une fonction de refroidissement en été grâce à l’inversion du cycle frigorifique. Ce type d’installation est souvent utilisé pour la climatisation réversible.

Schéma d’une PAC air-eau

La PAC air-eau transfère l’énergie captée vers un circuit d’eau destiné au chauffage du logement. Ce système peut alimenter :

• des radiateurs ;

• un plancher chauffant ;

• un ballon d’eau chaude selon les modèles.

Schéma d’une PAC géothermique

Le schéma d’une PAC géothermique intègre les éléments enterrés qui permettent de récupérer la chaleur du sol. En général, l’installation demande une étude préalable afin d’adapter le système aux caractéristiques du terrain.

Pourquoi faire réaliser l’installation d’une pompe à chaleur par un professionnel ?

Avec le schéma d’une pompe à chaleur, on comprend que chaque élément doit être dimensionné et raccordé de la bonne manière. La production de chaleur repose sur le bon fonctionnement de l’ensemble des éléments de la PAC, du captage de l’énergie jusqu’à sa diffusion dans le logement.

Une installation mal réalisée peut provoquer :

• une consommation d’énergie excessive ;

• une baisse de rendement ;

• des variations de température dans le logement ;

• une usure prématurée du compresseur ;

• des problèmes liés au circuit frigorifique ou hydraulique.

La pompe à chaleur est un produit complexe. Faire appel à un professionnel permet de bénéficier d’une installation dans les règles de l’art. Le technicien effectue différents contrôles lors de son intervention : vérification des raccordements, mesure de la pression, contrôle du fonctionnement général et inspection des composants. Il recommande également quelques gestes simples pour préserver les performances de votre équipement dans la durée.

Solliciter un professionnel permet également de bénéficier d’un accompagnement sur les aides disponibles pour certains projets de rénovation énergétique. En effet, selon votre situation et votre localisation, différentes aides peuvent contribuer au financement d’un équipement plus performant.
