Installation d’une pompe à chaleur étape par étape

Les précautions et démarches avant d’installer une pompe à chaleur

Différentes étapes sont requises avant les travaux concrets de pose et de raccordement d’une pompe à chaleur. En prenant les bonnes précautions pour l’installation de votre PAC, vous vous assurerez de respecter les normes et d’avoir une installation sûre et performante.

En Suisse, l’installation d’une pompe à chaleur est notamment soumise à une autorisation dans la plupart des cas. Des spécificités et exigences différentes s’appliquent en fonction du canton et de la commune. Il est donc essentiel de se rapprocher de l’administration avant de lancer les travaux, afin d’être certain d’avoir le droit d’installer tel type de PAC et de respecter la législation en vigueur.

Il est également pertinent de s’assurer que le logement est compatible avec la pose d’une pompe à chaleur. On parle ici de la possibilité de répondre aux contraintes d’implantation de l’unité extérieure, de la compatibilité des émetteurs de chaleur dans la maison, de la capacité et de la conformité de l’installation électrique, etc.

Enfin, n’oubliez pas que les demandes d’aides financières (ex. : subventions cantonales) doivent être effectuées en amont du projet, avant que les travaux démarrent.

Les étapes d’installation et de mise en marche de la PAC

Une fois que les démarches préalables aux travaux ont été réalisées, un professionnel peut intervenir pour l’installation de la pompe à chaleur. Voici les 6 étapes clés pour équiper un bâtiment d’un système de pompe à chaleur.

L’étude des besoins du logement et le choix de la PAC

L’installateur de la pompe à chaleur doit commencer par une étude du bâtiment, d’abord pour savoir si l’isolation thermique est suffisante, et ensuite pour déterminer les besoins en chauffage et en eau chaude sanitaire. Plusieurs éléments sont alors analysés, comme :

• le volume à chauffer ;

• le coefficient de déperdition énergétique, lié à la qualité de l’isolation ;

• la quantité d’eau chaude sanitaire à produire ;

• les spécificités climatiques, notamment les températures moyennes et les températures les plus basses en hiver ;

• les solutions de chauffage existantes dans la maison (radiateurs classiques, radiateurs basse température ou plancher chauffant).

Suite à cette étude, le professionnel a une vision plus claire de la pompe à chaleur à choisir (aérothermique, hydrothermique ou géothermique), de son dimensionnement et des éventuels travaux annexes à réaliser.

L’emplacement des modules de pompe à chaleur

Une pompe à chaleur ne peut pas être installée n’importe où : il faut déterminer l’emplacement qui offrira les meilleures conditions de fonctionnement et de performance, et qui respectera les impératifs acoustiques fixés par la commune ou le canton.

L’unité extérieure d’une PAC air-eau ou air-air doit ainsi être placée sur un support stable, dans un espace ventilé, facile d’accès pour l’entretien et la maintenance, et idéalement loin des chambres pour éviter les désagréments sonores. Pour les pompes à chaleur qui puisent les calories dans les nappes ou dans le sol, une étude géothermique plus poussée est nécessaire. Elle permet d’abord de déterminer la viabilité du projet, puis de choisir entre captage vertical ou horizontal, de définir la profondeur de forage, etc.

L’installeur doit aussi prévoir l’emplacement des éventuels éléments situés à l’intérieur du logement, comme les modules de soufflerie (PAC air-air) dans les différentes pièces de la maison ou encore le ballon d’eau chaude (généralement, dans une pièce type buanderie ou garage).

La préparation avant l’installation de la PAC

Selon le type de pompe à chaleur installée, les étapes d’installation ne sont pas les mêmes. Mais dans tous les cas, des étapes de préparation du chantier sont requises :

• installation du support mural ou d’une dalle anti-vibration pour poser l’unité extérieure de la PAC ;

• perçages pour faire passer les câbles électriques et les tuyaux hydrauliques ;

• préparation de l’alimentation électrique de la PAC ;

• forage et pose des capteurs pour les pompes géothermiques ou eau-eau, etc.

La préparation peut varier d’un chantier à l’autre, par exemple selon qu’il s’agit d’un remplacement de pompe à chaleur ou de l’installation d’un tout nouveau système, mais aussi selon les contraintes techniques propres au bâtiment et au terrain. D’ailleurs, n’hésitez pas à consulter notre page sur les aides pour changer de pompe à chaleur si votre projet est de remplacer une PAC existante.

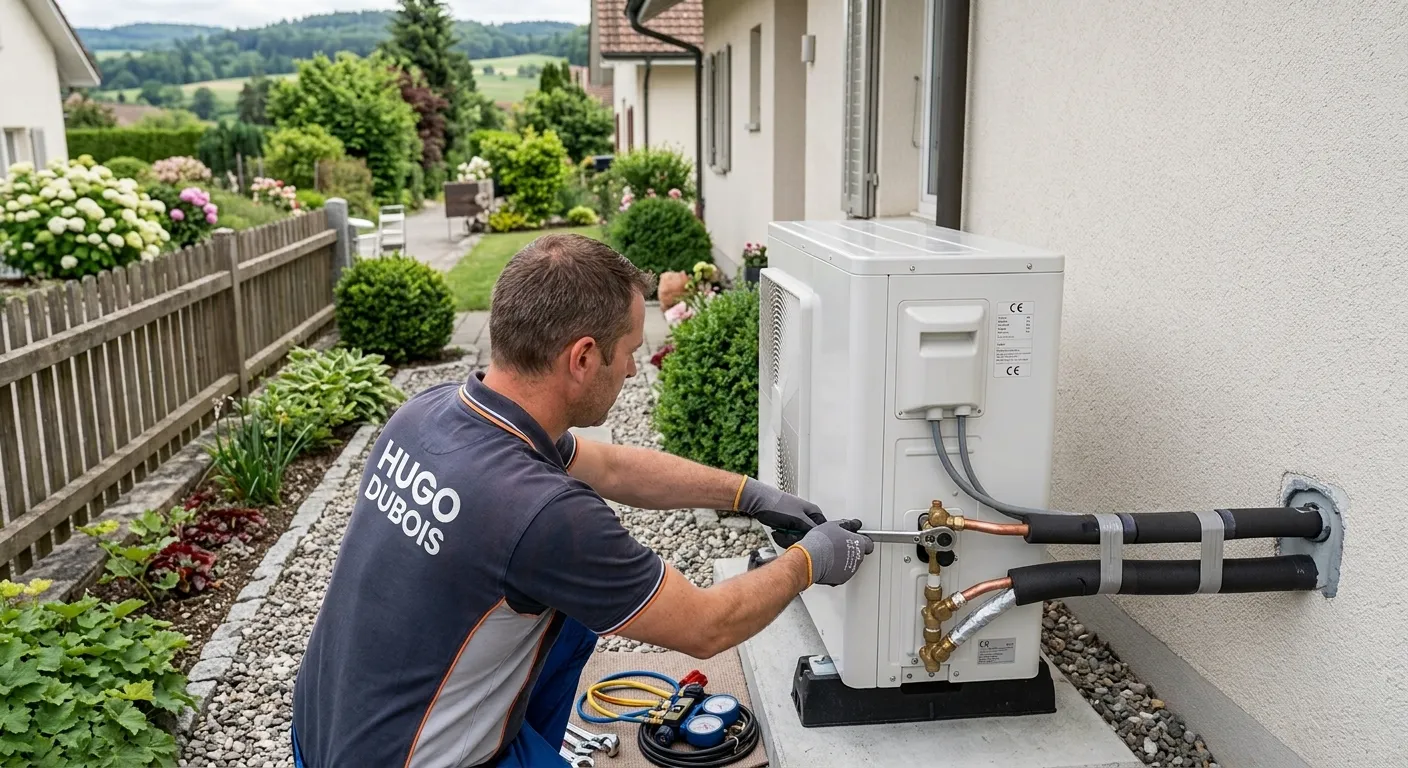

L’installation de l’unité principale de pompe à chaleur et de ses équipements

Une fois que tout est prêt, le professionnel peut s’atteler à la pose des éléments qui composent la pompe à chaleur. Il s’agit de l’installation de l’unité extérieure, du module hydraulique, de l’éventuel boiler pour l’eau chaude sanitaire, des thermostats connectés, du passage des liaisons hydrauliques, frigorigènes et électriques, etc.

Chaque élément doit être mis en place en se fiant à ce que recommande le fabricant de l’appareil. Par exemple, l’installateur doit respecter les règles de fixation des différents éléments et les distances maximales entre unité extérieure et modules situés à l’intérieur.

Par ailleurs, si besoin est, l’installeur de la pompe à chaleur peut se charger du remplacement des émetteurs de chaleur. Autrement dit, il dépose les anciens radiateurs pour installer des modèles plus récents, des radiateurs basse température ou un plancher chauffant, pour maximiser le confort et la rentabilité avec la PAC.

Les raccordements électriques, hydrauliques et frigorigènes

La pose des différents éléments de la PAC se poursuit par les raccordements pour le passage de l’eau, de l’électricité et du fluide frigorigène, toujours en respectant les normes en vigueur, ainsi que les préconisations du fabricant. Il réalise ensuite toutes les opérations de contrôle nécessaires, pour s’assurer qu’il n’y a aucun dysfonctionnement ni aucune fuite. Cela passe entre autres par la mise sous pression du circuit pour vérifier l’étanchéité, le tirage au vide du circuit frigorifique, l’utilisation d’un détecteur de fuite, etc.

Cette étape est essentielle pour garantir le bon fonctionnement de l’appareil, son niveau de performance et sa sécurité.

Les réglages et la mise en service de la PAC

Lorsque tous les éléments sont installés, raccordés et vérifiés, il est temps de mettre la pompe à chaleur en service. Cela consiste d’abord à la démarrer, pour vérifier que tous les modes fonctionnent correctement (chauffage, eau chaude et climatisation le cas échant), sans message d’erreur.

Il y ensuite une multitude de réglages à effectuer, dont :

• le paramétrage de la sonde de température extérieure ;

• les plages horaires de fonctionnement ;

• l’équilibrage des débits des différents circuits ;

• la programmation de la loi d’eau (pour adapter la température de chauffage selon les conditions climatiques) ;

• réglage du compresseur sur une pompe avec technologie Inverter, qui adapte automatiquement sa puissance de fonctionnement, etc.

L’installeur doit ensuite proposer un document qui répertorie tous ces réglages effectués. Il est également là pour informer le client sur le fonctionnement de la pompe à chaleur, le réglage des températures, l’utilisation d’une éventuelle application de gestion à distance, les bonnes pratiques d’utilisation et d’entretien, etc.

Le respect des normes suisses lors de diverses étapes de l’installation d’une PAC

En Suisse, plusieurs normes permettent de garantir des installations fiables, performantes et qui ne nuisent pas au confort acoustique. Dans les grandes lignes, retenez que les normes d’installation d’une PAC obligent le client final ou l’installateur à :

• vérifier auprès du canton ou de la commune si une autorisation est requise ;

• respecter les exigences acoustiques formulées par l’Office Fédéral de l’Environnement (OFEV), en choisissant un modèle de PAC silencieux et un emplacement adapté, et en isolant les éléments les plus bruyants ;

• respecter les normes de la Société suisse des Ingénieurs et des Architectes (SIA), ayant notamment attrait au dimensionnement des PAC, à la réalisation des forages thermiques, à la protection contre le bruit et aux performances des appareils ;

• disposer du permis pour la manipulation des fluides frigorigènes (obtenu avec certains diplômes ou après validation d’un examen).

La durée moyenne d’installation d’une pompe à chaleur

Avec les multiples étapes d’installation d’une PAC, les travaux peuvent aisément prendre plusieurs jours et parfois des semaines, si l’on prend en compte les démarches préalables (autorisation, demande de subvention, etc.).

Il est donc difficile de dire exactement combien de temps prendre l’installation d’une pompe à chaleur, mais on peut se fier à quelques généralités :

• 1 à 2 jours pour une PAC air-air split (une unité de chauffage/climatisation par pièce concernée) ;

• 2 à 4 jours pour une PAC air-air gainable (une seule unité intérieure qui redistribue dans plusieurs pièces)

• 2 à 5 jours pour une PAC air-eau ;

• jusqu’à 10 jours pour une PAC sol-eau avec capteurs horizontaux (capteurs peu profonds) ;

• de 2 à 4 semaines pour une pompe géothermique avec captage vertical ou une pompe eau-eau.

Bien entendu, ces durées d’installation des pompes à chaleur varient selon les spécificités du projet : suffit-il de remplacer une pompe à chaleur ou d’installer un tout nouveau système de chauffage ? S’agit-il d’un logement neuf ou d’une rénovation ? Faut-il aussi remplacer les radiateurs, créer un plancher chauffant ? Y a-t-il des contraintes particulières, ou au contraire, la mise en place est-elle simple ? Les conditions météo impactent-elles le forage et le terrassement pour les PAC géothermiques ou hydrothermiques ? S’agit-il d’un installeur qui travaille seul ou d’une équipe de plusieurs professionnels, etc. ?
